Sprężyny do Tłoczników Mollificio Bordignon ISO 10243

Sprężyny tłocznikowe Mollificio Bordignon zgodne z normą ISO 10243 zostały zaprojektowane z myślą o zastosowaniach wymagających wysokiej niezawodności, precyzji oraz odporności na obciążenia dynamiczne. Są powszechnie wykorzystywane w tłocznikach, wykrojnikach, formach oraz innych narzędziach stosowanych w przemyśle obróbki plastycznej metali.

Dzięki produkcji zgodnej z międzynarodową normą ISO 10243 sprężyny Bordignon zapewniają pełną zamienność wymiarową, wysoką jakość wykonania oraz powtarzalne parametry pracy. Wykonane z wysokogatunkowej stali sprężynowej, charakteryzują się dużą odpornością na zmęczenie materiału oraz długą żywotnością nawet w najbardziej wymagających warunkach produkcyjnych.

Standard ISO 10243 określa następujące parametry dla sprężyn naciskowych z drutu o przekroju prostokątnym:
D średnica gniazda (lub średnica zewnętrzna).
d średnica trzpienia prowadzącego sprężynę (lub średnica wewnętrzna).
L0 długość sprężyny w spoczynku (lub długość swobodna).
R obciążenie w Newtonach, niezbędna siła aby ugiąć sprężynę o 1 mm (1 Newton = 0,102 kg) mierzone po wstępnym ugięciu 5% swobodnej długości.
Standard ISO 10243 określa również maksymalny skok roboczy dla każdej sprężyny, tolerancję długości swobodnej oraz kolor sprężyny dla różnych obciążeń.
Katalog zawiera również dodatkowe dwie serie sprężyn ze średnicami oraz długościami swobodnymi zgodnymi z ISO lecz inną charakterystyką: seria 1L ze skokiem roboczym do 50% długości swobodnej oraz seria 5S do obciążeń super dużych.
Użyta stal oraz zastosowana obróbka cieplna pozwalają na pracę tych sprężyn od -30°C (-22°F) do +250°C (+482°F)

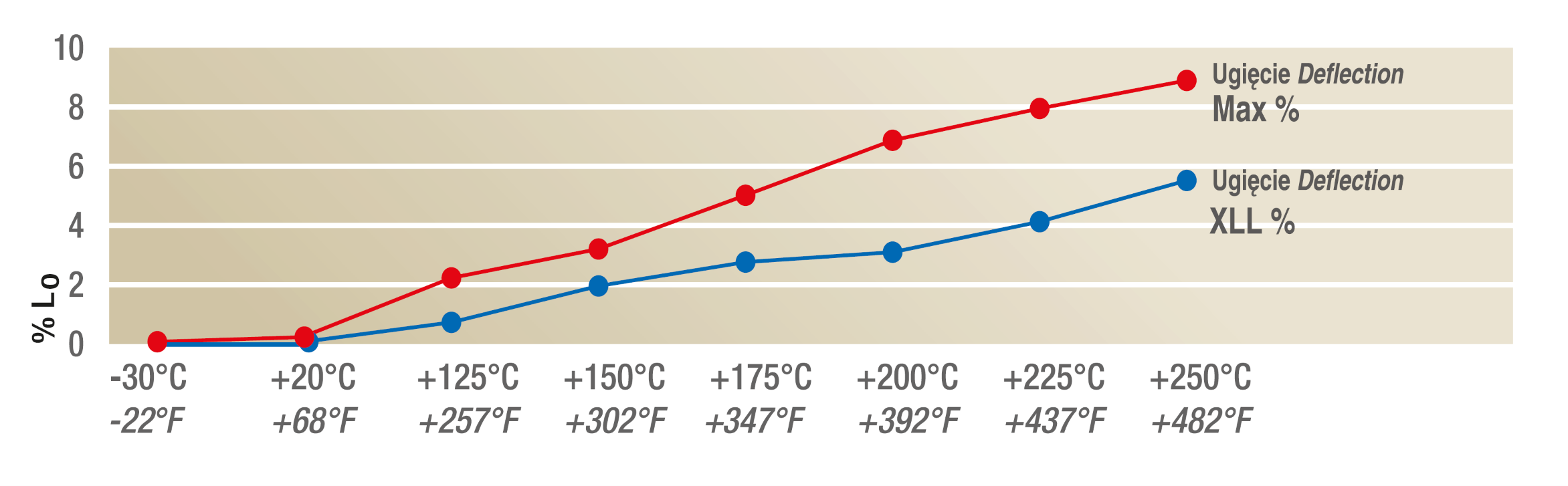

Wykres ukazuje % utratę L0 w zależności od temperatury i skoku roboczego.

Tolerancje
Sztywność: ± 10%;
Długość swobodna: ±1%, z minimum ±0,75mm (tolerancja bardziej restrykcyjna niż określona w standardzie ISO);
Średnica zewnętrzna: średnica zewnętrzna sprężyny jest zawsze mniejsza niż średnica gniazda wskazanego w katalogu;
Średnica wewnętrzna: średnica wewnętrzna sprężyny jest zawsze większa niż średnica trzpienia wskazanego w katalogu.

Oferta obejmuje sześć klas obciążeń oznaczonych kolorami zgodnie z normą ISO 10243 – od sprężyn przeznaczonych do lekkich zastosowań po rozwiązania dedykowane do pracy przy bardzo wysokich obciążeniach. Dzięki szerokiej gamie dostępnych średnic i długości możliwe jest optymalne dopasowanie sprężyny do wymagań konkretnego procesu technologicznego.

Najważniejsze zalety sprężyn ISO 10243 Mollificio Bordignon
– zgodność z międzynarodową normą ISO 10243,
– wysoka odporność na obciążenia dynamiczne,
– długa żywotność i niezawodność pracy,
– szeroki zakres dostępnych wymiarów,
– pełna zamienność z produktami innych producentów zgodnych z normą ISO,
– stabilne parametry pracy przez cały okres eksploatacji,
– produkcja oparta na wieloletnim doświadczeniu firmy Mollificio Bordignon.

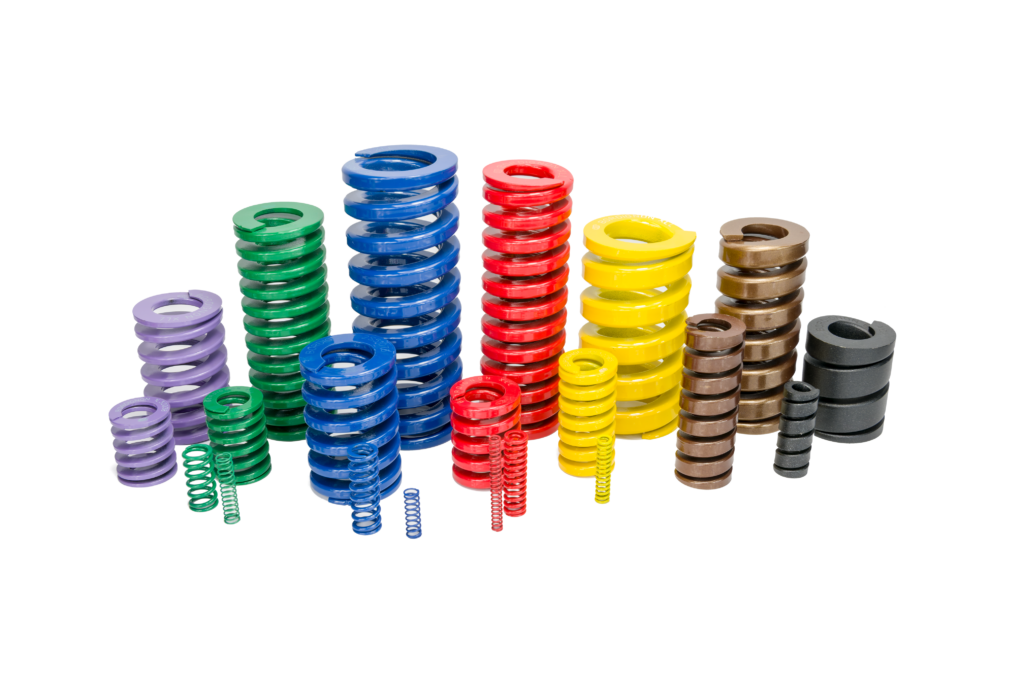

Dostępne serie z drutu o przekroju prostokątnym:
1L (fioletowe) – bardzo lekkie obciążenia – MOLLIFICO BORDIGNON,
1S (zielone) – lekkie obciążenia – ISO 10243,
2S (niebieskie) – średnie obciążenia – ISO 10243,
3S (czerwone) – duże obciążenia – ISO 10243,
4S (zółte) – bardzo duże obciążenia – ISO 10243,
5S (brązowe) – super duże obciążenia MOLLIFICO BORDIGNON.
BK (czarne) – wyjątkowo duże obciążenia MOLLIFICO BORDIGNON.

Dostępne serie z drutu o przekroju okrągłym:
HV (zielone) – sprężyny o średnicy Ø 6mm oraz Ø8mm
HB (niebieskie) – sprężyny o średnicy Ø 6mm oraz Ø8mm
HR (czerwone) – sprężyny o średnicy Ø 6mm oraz Ø8mm
HG (żółte) – sprężyny o średnicy Ø 6mm oraz Ø8mm
RG (zielone) – lekkie obciążenia – sprężyny do gniazda Ø 10mm oraz Ø12,5mm oraz Ø 16mm
RB (niebieskie) – średnie obciążenia – sprężyny do gniazda Ø 10mm oraz Ø12,5mm oraz Ø 16mm
RR (czerwone) – duże obciążenia – sprężyny do gniazda Ø 10mm oraz Ø12,5mm oraz Ø 16mm
RI (nierdzewne) – sprężyny nacikowe bez zakończeń (zwijki)

MOLLIFICIO BORDIGNON produkuje sprężyny od ponad 50 lat, z różnych średnic drutu, kształtów i materiałów, jak również sprężyny zgodne z międzynarodowymi standardami. W 1995 roku MOLLIFICIO BORDIGNON jako pierwsza firma w branży otrzymała certyfikat UNI EN ISO 9002. W 2002 został zaktualizowany do UNI EN ISO 9001:2000 a w 2009 do UNI EN ISO 9001:2008. W 2007 roku, otrzymała certyfi kat UNI EN ISO 14001:2004 od Bureau Veritas dla systemu ochrony środowiska. Produkcja odbywa się w całości w zakładzie oraz podlega stałej i dokładnej kontroli na każdym jej etapie, tak aby zapewnić stałą jakość i identyfi kowalność produktu.
Wysoka wydajność sprężyn MOLLIFICIO BORDIGNON jest zapewniona poprzez rygorystyczne badania nad nowymi materiałami i obróbką oraz nieustannymi testami w różnych warunkach pracy. Doskonałą wydajność uzyskuje się dzięki połączeniu produktu wysokiej jakości oraz poprawnego użytkowania. Bardzo długa żywotność tych sprężyn jest oznaczona naszym logo na każdej sprężynie począwszy od średnicy Ø 19mm. Wszystkie sprężyny w katalogu są dostępne z magazynu, gotowe do natychmiastowej dostawy.

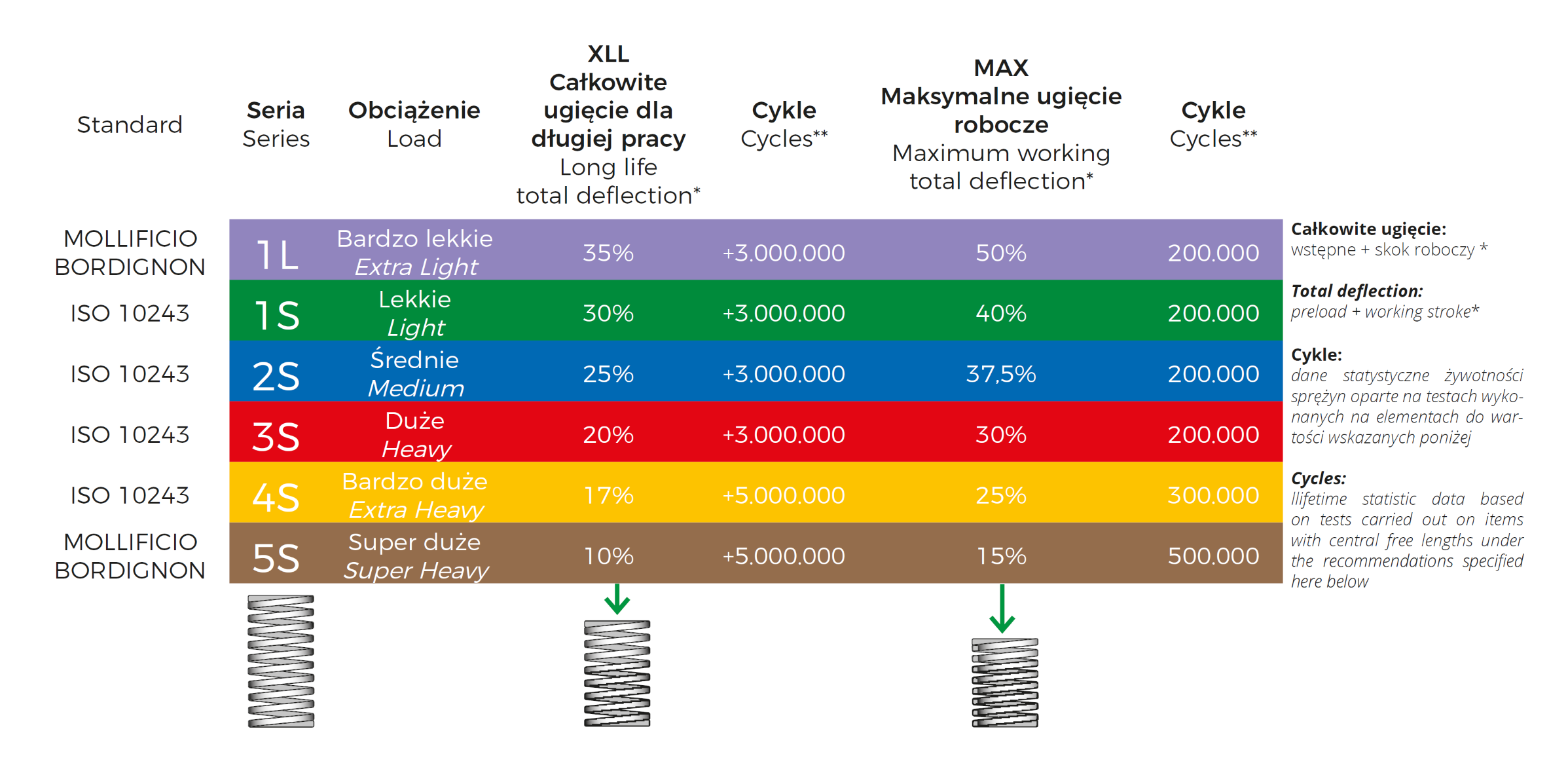

Wybór sprężyny ułatwia zamieszczona poniżej tabela, w której wskazane są wartości obciążeń i skoki przy dwóch hipotetycznych ugięciach roboczych. Tabela wskazuje wyliczone ugięcia dla każdej serii.

Przy dokonaniu wyboru i używaniusprężyn zalecamy:
1 Wybierz najsłabszą i najdłuższą sprężynę na jaką pozwalają wymogi.
2 Nigdy nie wybieraj całkowitego ugięcia (obciążenie wstępne + skok), które przekracza maksimum wskazane w katalogu. Sprawdź to również przy przeostrzeniu narzędzi w tłoczniku.
3 Dostosuj obciążenie wstępne na poziomie 5% długości swobodnej każdej sprężyny, z 2mm minimum.
4 Zapewnij odpowiednią podstawę do każdej sprężyny.
5 Prowadź sprężynę za pomocą sworznia oraz głębokiego gniazda aby uniknąć wypaczeń w szczególności gdy L0/D>3.

Mollificio Bordignon od początku swojej działalności jest liderem innowacyjności w produkcji sprężyn do tłoczników, co potwierdzają serie sprężyn 1L, 5S i BLACK.

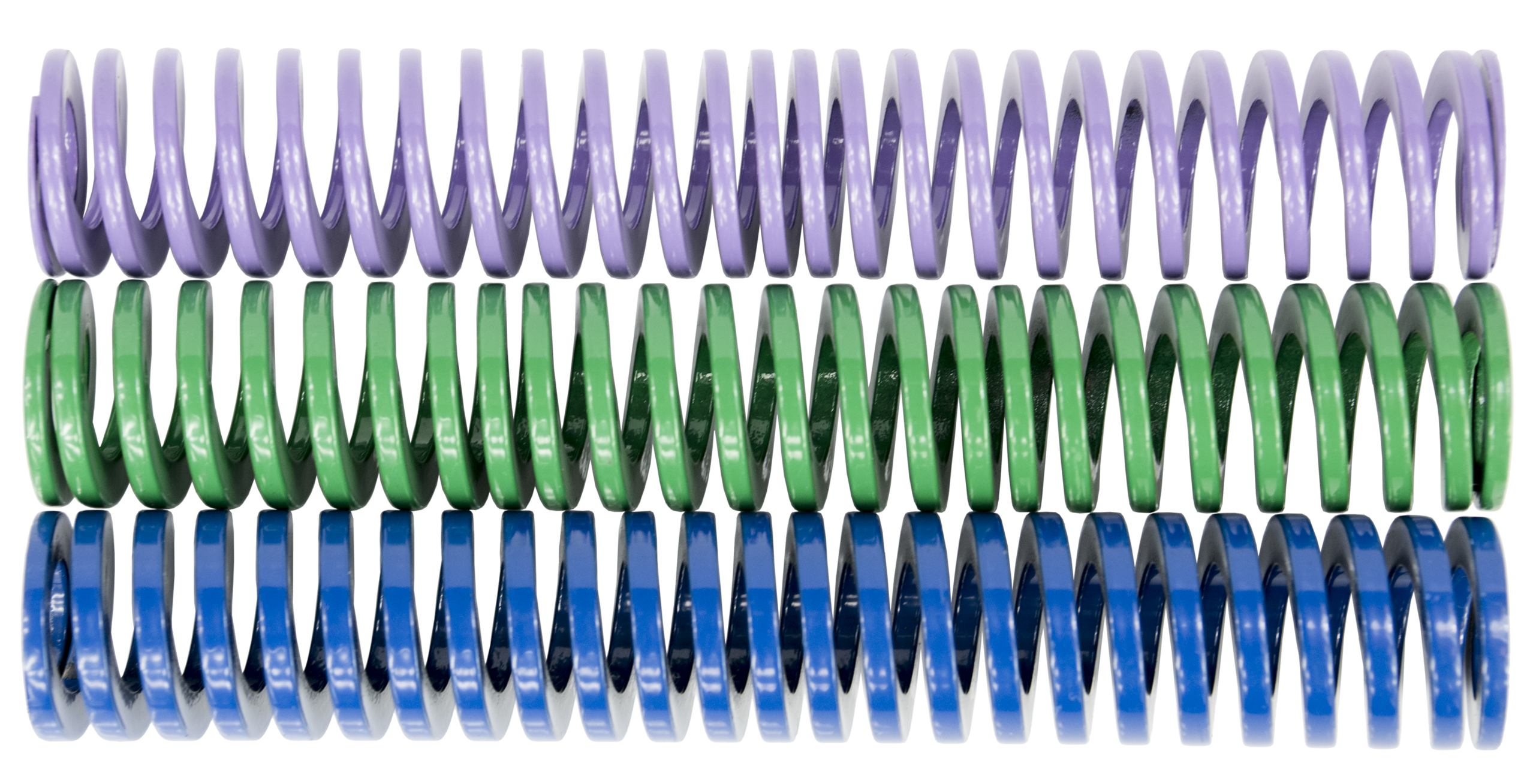

Biorąc pod uwagę coraz większe wymagania rynku pod względem jakości Mollifi cio Bordignon stworzyło nowe sprężyny z nieregularnym skokiem. Dzięki temu rozwiązaniu sprężyny te mają lepszą i przede wszystkim bardziej jednorodną trwałość zmęczeniową (dla klasy technicznej wyższą średnią trwałość zmęczeniową przy znacznie niższym odchyleniu standardowym).
Innowacja dotyczy przede wszystkim sprężyn z najlżejszej serii (1L, 1S i 2S), które wymagają, ze względu na trwałość zmęczeniową milionów cykli i czasu testowego wynoszącego kilka miesięcy przed uzyskaniem danych statystycznych.
Od pierwszych testów widoczna była poprawa, dlatego obecne produkcje są już wykonywane przy użyciu nowych parametrów oraz fakt, że charakterystyki mechaniczne siły i skoku pozostają praktycznie niezmienione i w każdym przypadku zawsze w granicach tolerancji ustalonych przez normę ISO 10243, tak aby wymiana na poprzednie, jak również montaż razem z poprzednimi nie powodowały żadnych problemów roboczych.
Test potwierdza, że sprężyny z nieregularnym skokiem, mają te same parametry siły i sztywności co sprężyny standardowe. Zatem z punktu widzenia użytkownika ich wymiana nie wydaje się zasadna, ponieważ sprężyny z nieregularnym skokiem mogą współpracować ze sprężynami standardowymi.
Test na sprężynach 2S38090 był kontynuowany do momentu pęknięcia sprężyny (w przeciwieństwie do standardowych testów, w których zwykle zatrzymujemy się na dwukrotności tego, co gwarantujemy w katalogu), aby sprawdzić, czy nastąpiła różnica w żywotności; podczas gdy w przypadku sprężyn 1S26075 osiągnęliśmy ponad 2 miliony cykli z 2 pęknięciami dla sprężyn standardowych i żadnym dla sprężyn o zmiennym skoku.
Maszyna używana do testu wykrywa obciążenie przy maksymalnym ugięciu sprężyn poddawanych testowi w każdym cyklu i automatycznie zatrzymuje się, jeśli obciążenie spadnie o 10% z powodu odkształcenia lub pęknięcia jednej ze sprężyn. Częstotliwość testów wynosi 2,5Hz.
Wyniki testów są przedstawione w pliku pdf po kliknięciu w zdjęcie poniżej.
