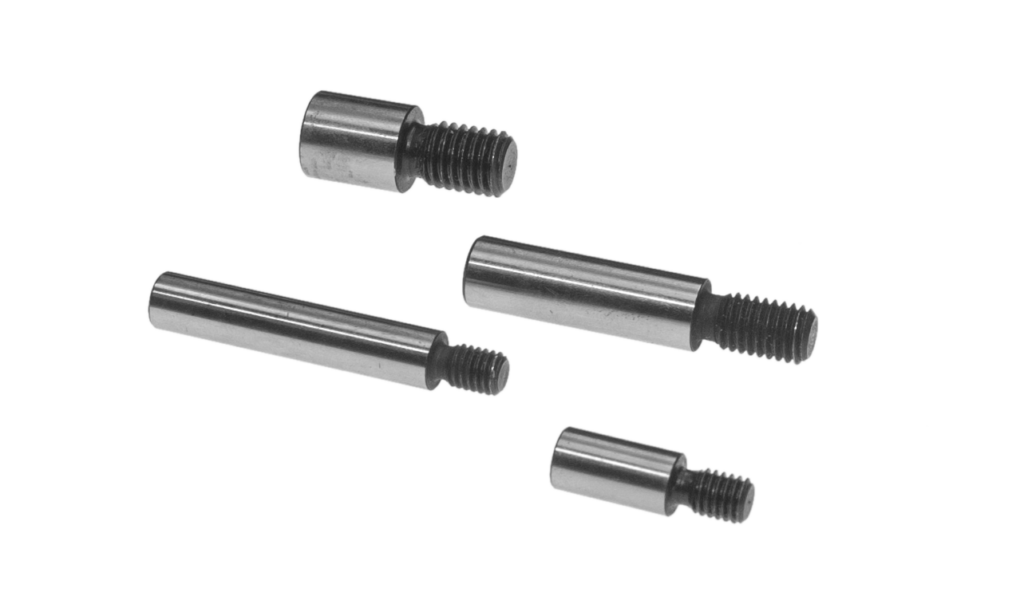

Trzpienie Prowadzące do Sprężyn Elastomerowych

Trzpienie Prowadzące do Sprężyn Elastomerowych

Trzpienie prowadzące do sprężyn elastomerowych przeznaczone są do prawidłowego prowadzenia elementów poliuretanowych stosowanych w tłocznikach, wykrojnikach oraz innych narzędziach do obróbki plastycznej blach. Zapewniają osiową pracę elastomeru, ograniczając ryzyko jego wyboczenia oraz nierównomiernego odkształcania podczas ściskania.

Wyniki: 68
Symbol Gwintd1 Długość prowadzeniaL1 +0/+0,1 (mm) Średnica prowadzeniad2 (mm) Długość części z gwintemL2 (mm) Sześciokąt PDF
ICG.M04.015 ICG.M04.015 M4 15 6 6 3
ICG.M04.020 ICG.M04.020 M4 20 6 6 3
ICG.M04.025 ICG.M04.025 M4 25 6 6 3
ICG.M04.032 ICG.M04.032 M4 32 6 6 3
ICG.M04.040 ICG.M04.040 M4 40 6 6 3
ICG.M04.050 ICG.M04.050 M4 50 6 6 3
ICG.M06.015 ICG.M06.015 M6 15 8 9 4
ICG.M06.020 ICG.M06.020 M6 20 8 9 4
ICG.M06.025 ICG.M06.025 M6 25 8 9 4
ICG.M06.032 ICG.M06.032 M6 32 8 9 4
ICG.M06.040 ICG.M06.040 M6 40 8 9 4
ICG.M06.050 ICG.M06.050 M6 50 8 9 4
ICG.M06.063 ICG.M06.063 M6 63 8 9 4
ICG.M06.080 ICG.M06.080 M6 80 8 9 4
ICG.M08.015 ICG.M08.015 M8 15 10 15 5
ICG.M08.020 ICG.M08.020 M8 20 10 15 5
ICG.M08.025 ICG.M08.025 M8 25 10 15 5
ICG.M08.032 ICG.M08.032 M8 32 10 15 5
ICG.M08.040 ICG.M08.040 M8 40 10 15 5
ICG.M08.050 ICG.M08.050 M8 50 10 15 5
ICG.M08.063 ICG.M08.063 M8 63 10 15 5
ICG.M08.080 ICG.M08.080 M8 80 10 15 5
ICG.M08.095 ICG.M08.095 M8 95 10 15 5
ICG.M10.015 ICG.M10.015 M10 15 13 15 6
ICG.M10.020 ICG.M10.020 M10 20 13 15 6
ICG.M10.025 ICG.M10.025 M10 25 13 15 6
ICG.M10.032 ICG.M10.032 M10 32 13 15 6
ICG.M10.040 ICG.M10.040 M10 40 13 15 6
ICG.M10.050 ICG.M10.050 M10 50 13 15 6
ICG.M10.063 ICG.M10.063 M10 63 13 15 6
ICG.M10.080 ICG.M10.080 M10 80 13 15 6
ICG.M10.095 ICG.M10.095 M10 95 13 15 6
ICG.M10.118 ICG.M10.118 M10 118 13 15 6
ICG.M12.020 ICG.M12.020 M12 20 16 18 8
ICG.M12.025 ICG.M12.025 M12 25 16 18 8
ICG.M12.032 ICG.M12.032 M12 32 16 18 8
ICG.M12.040 ICG.M12.040 M12 40 16 18 8
ICG.M12.050 ICG.M12.050 M12 50 16 18 8
ICG.M12.063 ICG.M12.063 M12 63 16 18 8
ICG.M12.080 ICG.M12.080 M12 80 16 18 8
ICG.M12.095 ICG.M12.095 M12 95 16 18 8
ICG.M12.118 ICG.M12.118 M12 118 16 18 8
ICG.M12.140 ICG.M12.140 M12 140 16 18 8
ICG.M12.180 ICG.M12.180 M12 180 16 18 8
ICG.M16.025 ICG.M16.025 M16 25 20 25 10
ICG.M16.032 ICG.M16.032 M16 32 20 25 10
ICG.M16.040 ICG.M16.040 M16 40 20 25 10
ICG.M16.050 ICG.M16.050 M16 50 20 25 10
ICG.M16.063 ICG.M16.063 M16 63 20 25 10
ICG.M16.080 ICG.M16.080 M16 80 20 25 10
ICG.M16.095 ICG.M16.095 M16 95 20 25 10
ICG.M16.118 ICG.M16.118 M16 118 20 25 10
ICG.M16.140 ICG.M16.140 M16 140 20 25 10
ICG.M16.180 ICG.M16.180 M16 180 20 25 10
ICG.M16.200 ICG.M16.200 M16 200 20 25 10
ICG.M20.032 ICG.M20.032 M20 32 25 30 14
ICG.M20.040 ICG.M20.040 M20 40 25 30 14
ICG.M20.050 ICG.M20.050 M20 50 25 30 14
ICG.M20.063 ICG.M20.063 M20 63 25 30 14
ICG.M20.080 ICG.M20.080 M20 80 25 30 14
ICG.M20.095 ICG.M20.095 M20 95 25 30 14
ICG.M20.118 ICG.M20.118 M20 118 25 30 14
ICG.M20.140 ICG.M20.140 M20 140 25 30 14
ICG.M20.180 ICG.M20.180 M20 180 25 30 14
ICG.M20.200 ICG.M20.200 M20 200 25 30 14
M311-01-012056 M311-01-012056 M12 56 28 18 6
M311-01-016074 M311-01-016074 M16 74 32 24 8
M311-01-020100 M311-01-020100 M20 100 38 30 10
