Elementy Centrujace

Elementy Centrujace

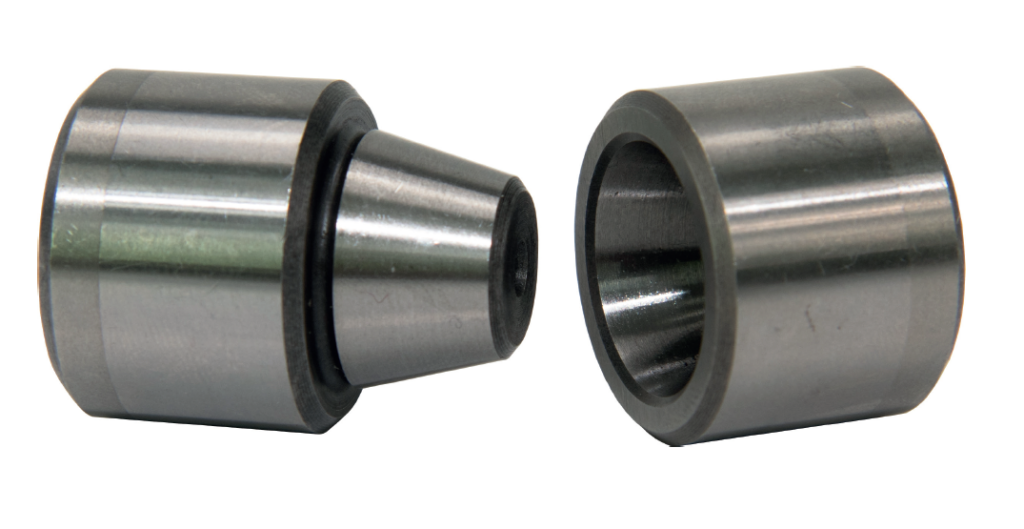

Elementy centrujące do form wtryskowych zapewniają precyzyjne pozycjonowanie połówek formy podczas zamykania, chroniąc prowadzenie przed nadmiernym obciążeniem i zwiększając dokładność pracy narzędzia. Stosowane są jako uzupełnienie układu prowadzącego, szczególnie w formach o dużych gabarytach oraz w aplikacjach wymagających wysokiej powtarzalności pozycjonowania

Wyniki: 34
Symbol Średnica zewnętrznaD (mm) Długość całkowitaL (mm) Otwór wewnętrzny DługośćL1 (mm) DługośćL2 (mm) DługośćLC (mm) Grubośćmm LBmm D2mm Kmm Typ PDF
C05H1634 C05H1634 16 34 M5 17 17 7 – 11 11 – element centrujący
C05H1650 C05H1650 16 50 M6 25 25 7 – 13 12 – element centrujący
C05H2054 C05H2054 20 54 M8 27 27 11 – 15 15 – element centrujący
C05H2064 C05H2064 20 64 M8 32 32 9 – 17 14 – element centrujący
C05H2554 C05H2554 25 54 M8 27 27 10 – 16 20 – element centrujący
C05H2564 C05H2564 25 64 M8 32 32 11 – 18 18 – element centrujący
C05H2654 C05H2654 26 54 M8 27 27 10 – 16 20 – element centrujący
C05H3072 C05H3072 30 72 M10 36 36 14 – 22 25 – element centrujący
C05H3272 C05H3272 32 72 M10 36 36 14 – 22 25 – element centrujący
C05H3280 C05H3280 32 80 M10 40 40 14 – 24 24 – element centrujący
C05H4092 C05H4092 40 92 M10 46 46 19 – 27 34 – element centrujący
C05H40100 C05H40100 40 100 M10 50 50 19 – 27 30 – element centrujący
C05H4292 C05H4292 42 92 M10 46 46 19 – 27 34 – element centrujący
CCN2054 CCN2054 20 54 M8 27 27 10 – 16.5 – – element centrujący
CCN2554 CCN2554 25 54 M9 27 27 11 – 17.5 – – element centrujący
CCN2654 CCN2654 26 54 M10 27 27 11 – 17.5 – – element centrujący
CCN3072 CCN3072 30 72 M10 36 36 16 – 24.5 – – element centrujący
CCN3272 CCN3272 32 72 M11 36 36 16 – 24.5 – – element centrujący
CCN4092 CCN4092 40 92 M12 46 46 16 – 24.5 – – element centrujący
CCN4292 CCN4292 42 92 M13 46 46 20 – 28.5 – – element centrujący
ATA8 ATA8 8 21 – – – – – – 18 5 kołek oporowy
ATA14 ATA14 14 21 – – – – – – 24 5 kołek oporowy
ATFH18 ATFH18 18 – 4.3 – – – 3 – – – pierścień mocujący
ATFH28 ATFH28 28 – 4.3 – – – 3 – – – pierścień mocujący
ATFH20 ATFH20 20 – 5.3 – – – 4 – – – pierścień mocujący
ATFH30 ATFH30 30 – 5.3 – – – 4 – – – pierścień mocujący
AC60 AC60 60 – 28 – – – 10 – – – pierścień centrujący
AC70 AC70 70 – 28 – – – 10 – – – pierścień centrujący
AC80 AC80 80 – 28 – – – 10 – – – pierścień centrujący
AC90 AC90 90 – 28 – – – 10 – – – pierścień centrujący
AC100 AC100 100 – 28 – – – 10 – – – pierścień centrujący
AC125 AC125 125 – 28 – – – 10 – – – pierścień centrujący
AC150 AC150 150 – 28 – – – 10 – – – pierścień centrujący
AC175 AC175 175 – 28 – – – 10 – – – pierścień centrujący
