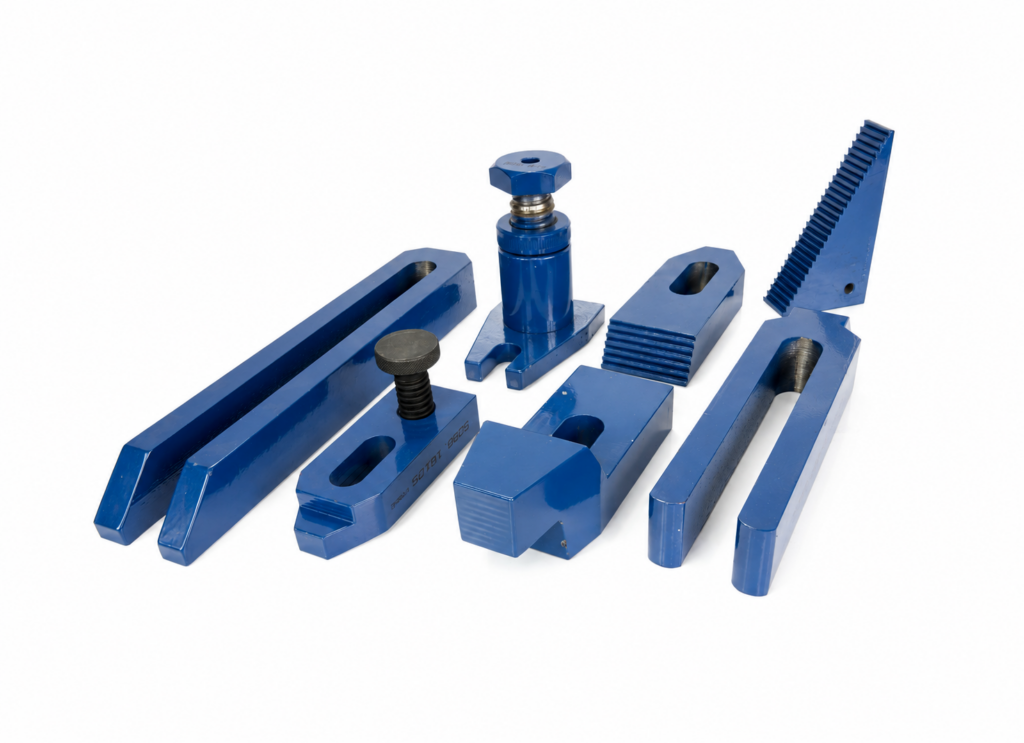

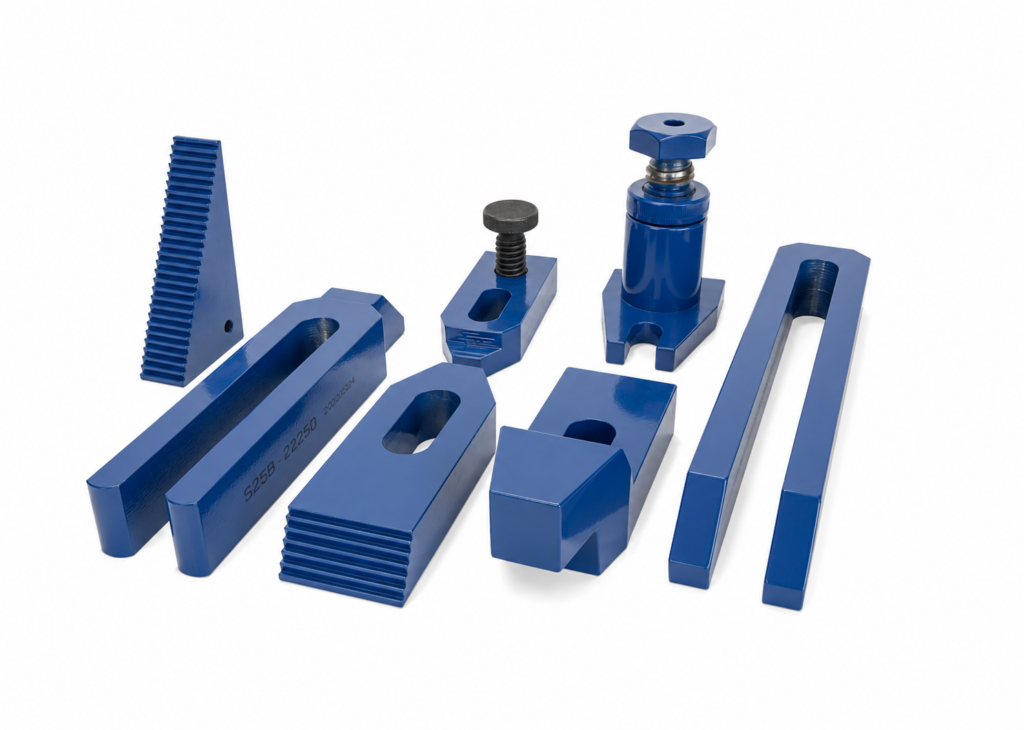

Podpory i Łapy Dociskowe

Podpory i Łapy Dociskowe

Podpory do tłoczników zapewniają stabilne podparcie płyt oraz elementów roboczych, zwiększając sztywność konstrukcji i ograniczając ugięcia powstające podczas procesu tłoczenia. Wykonane z wysokiej jakości stali, charakteryzują się wysoką nośnością, odpornością na obciążenia oraz długą żywotnością. Szeroki wybór wymiarów i wykonań umożliwia ich zastosowanie w różnego typu tłocznikach i oprzyrządowaniu

Łapy dociskowe służą do szybkiego, bezpiecznego i pewnego mocowania tłoczników oraz oprzyrządowania na stołach pras i obrabiarek. Ich solidna konstrukcja zapewnia równomierny docisk, wysoką odporność na obciążenia oraz powtarzalność mocowania, skracając czas przezbrojeń i zwiększając bezpieczeństwo pracy. Oferta obejmuje łapy dociskowe w różnych rozmiarach i wykonaniach, umożliwiających dopasowanie do szerokiego zakresu zastosowań.

Wyniki: 169
Symbol WymiarA (mm) WymiarB (mm) DługośćL (mm) WymiarC (mm) Wymiard (mm) WymiarD (mm) Wymiarh (mm) Wysokość podniesieniah min (mm) Wysokość podniesieniaH max (mm) F max kN) Typ Typ PDF
S110.00001 S110.00001 31.5 22 – 30 – 38 – 31.5 53 – podpora ząbkowana
S110.00002 S110.00002 64.5 36.5 – 30 – 70 – 64.5 105 – podpora ząbkowana
S110.00003 S110.00003 128 68 – 30 – 132 – 128 208 – podpora ząbkowana
S120.00050 S120.00050 – – – – 34 34 – 40 50 20 podpora śrubowa
S120.00070 S120.00070 – – – – 50 50 – 54 70 60 podpora śrubowa
S120.00100 S120.00100 – – – – 50 50 – 73 100 60 podpora śrubowa
S120.00140 S120.00140 – – – – 65 70 – 100 140 105 podpora śrubowa
S120.00210 S120.00210 – – – – 70 80 – 140 210 180 podpora śrubowa
S120.00300 S120.00300 – – – – 80 100 – 190 300 360 podpora śrubowa
S121.00050 S121.00050 – – – – 50 50 – 45 55 30 podpora śrubowa z podstawą aluminum
S121.00070 S121.00070 – – – – 50 50 – 55 70 30 podpora śrubowa z podstawą aluminum
S121.00100 S121.00100 – – – – 50 50 – 73 103 30 podpora śrubowa z podstawą aluminum
S122.00050 S122.00050 – – – – 50 50 – 57 67 30 podpora śrubowa z podstawą magnetyczną
S122.00070 S122.00070 – – – – 50 50 – 67 82 30 podpora śrubowa z podstawą magnetyczną
S122.00100 S122.00100 – – – – 50 50 – 85 115 30 podpora śrubowa z podstawą magnetyczną
S125.35025 S125.35025 – – – – – 35 25 – – – podpora przedłużka do S120
S125.35050 S125.35050 – – – – – 35 50 – – – podpora przedłużka do S120
S125.35075 S125.35075 – – – – – 35 75 – – – podpora przedłużka do S120
S125.35100 S125.35100 – – – – – 35 100 – – – podpora przedłużka do S120
S125.30050 S125.30050 – – – – – 50 50 – – – podpora przedłużka do S120
S125.30075 S125.30075 – – – – – 50 75 – – – podpora przedłużka do S120
S125.30100 S125.30100 – – – – – 50 100 – – – podpora przedłużka do S120
S125.30150 S125.30150 – – – – – 50 150 – – – podpora przedłużka do S120
S125.70050 S125.70050 – – – – – 70 50 – – – podpora przedłużka do S120
S125.70100 S125.70100 – – – – – 70 100 – – – podpora przedłużka do S120
S125.70150 S125.70150 – – – – – 70 150 – – – podpora przedłużka do S120
S125.70200 S125.70200 – – – – – 70 200 – – – podpora przedłużka do S120
S151.00035 S151.00035 18 37 – 8 12 35 – – – – nakładka wypukła
S152.00045 S152.00045 23 32 – 8 12 45 – – – – nakładka rowkowa typ V
S152.00065 S152.00065 38 56 – 8 12 65 – – – – nakładka rowkowa typ V
S130.18140 S130.18140 18 – – – – 50 – 100 140 60 podpora śrubowa typ ATLAS
S130.18200 S130.18200 18 – – – – 50 – 140 200 60 podpora śrubowa typ ATLAS
S130.22320 S130.22320 22 – – – – 50 – 200 320 40 podpora śrubowa typ ATLAS
S130.22550 S130.22550 22 – – – – 50 – 320 550 25 podpora śrubowa typ ATLAS
S131.00300 S131.00300 26 – – – – 70 – 200 300 80 podpora śrubowa ciężka
S131.00460 S131.00460 26 – – – – 70 – 280 460 60 podpora śrubowa ciężka
S131.00750 S131.00750 26 – – – – 70 – 430 750 50 podpora śrubowa ciężka
S131.01250 S131.01250 26 – – – – 70 – 710 1250 45 podpora śrubowa ciężka
S210.07050 S210.07050 10 20 50 7 – 20 – – – – łapa dociskowa prosta
S210.09060 S210.09060 12 25 60 9 – 22 – – – – łapa dociskowa prosta
S210.11080 S210.11080 15 30 80 11 – 30 – – – – łapa dociskowa prosta
S210.14100 S210.14100 20 40 100 14 – 40 – – – – łapa dociskowa prosta
S210.14125 S210.14125 20 40 125 14 – 50 – – – – łapa dociskowa prosta
S210.14160 S210.14160 20 40 160 14 – 65 – – – – łapa dociskowa prosta
S210.18125 S210.18125 25 50 125 18 – 45 – – – – łapa dociskowa prosta
S210.18160 S210.18160 25 50 160 18 – 65 – – – – łapa dociskowa prosta
S210.18200 S210.18200 25 50 200 18 – 80 – – – – łapa dociskowa prosta
S210.22160 S210.22160 30 60 160 22 – 60 – – – – łapa dociskowa prosta
S210.22200 S210.22200 30 60 200 22 – 80 – – – – łapa dociskowa prosta
S210.26200 S210.26200 30 70 200 26 – 80 – – – – łapa dociskowa prosta
S210.26250 S210.26250 30 70 250 26 – 105 – – – – łapa dociskowa prosta
S210.34250 S210.34250 40 80 250 34 – 100 – – – – łapa dociskowa prosta
S210.34315 S210.34315 40 80 315 34 – 130 – – – – łapa dociskowa prosta
S211.07050 S211.07050 10 20 50 7 – 20 – – – – łapa dociskowa stopniowana
S211.09060 S211.09060 12 25 60 9 – 22 – – – – łapa dociskowa stopniowana
S211.11080 S211.11080 15 30 80 11 – 30 – – – – łapa dociskowa stopniowana
S211.14100 S211.14100 20 40 100 14 – 40 – – – – łapa dociskowa stopniowana
S211.14125 S211.14125 20 40 125 14 – 50 – – – – łapa dociskowa stopniowana
S211.14160 S211.14160 20 40 160 14 – 65 – – – – łapa dociskowa stopniowana
S211.18125 S211.18125 25 50 125 18 – 45 – – – – łapa dociskowa stopniowana
S211.18160 S211.18160 25 50 160 18 – 65 – – – – łapa dociskowa stopniowana
S211.18200 S211.18200 25 50 200 18 – 80 – – – – łapa dociskowa stopniowana
S211.22160 S211.22160 30 60 160 22 – 60 – – – – łapa dociskowa stopniowana
S211.22200 S211.22200 30 60 200 22 – 80 – – – – łapa dociskowa stopniowana
S211.26200 S211.26200 30 70 200 26 – 80 – – – – łapa dociskowa stopniowana
S211.26250 S211.26250 30 70 250 26 – 105 – – – – łapa dociskowa stopniowana
S211.34250 S211.34250 40 80 250 34 – 100 – – – – łapa dociskowa stopniowana
S211.34315 S211.34315 40 80 315 34 – 130 – – – – łapa dociskowa stopniowana
S220.07050 S220.07050 10 20 50 7 – 20 – – – – łapa dociskowa ząbkowana
S220.09060 S220.09060 12 25 60 9 – 22 – – – – łapa dociskowa ząbkowana
S220.11080 S220.11080 15 30 80 11 – 30 – – – – łapa dociskowa ząbkowana
S220.14100 S220.14100 20 40 100 14 – 40 – – – – łapa dociskowa ząbkowana
S220.18125 S220.18125 25 50 125 18 – 45 – – – – łapa dociskowa ząbkowana
S220.22160 S220.22160 30 60 160 22 – 60 – – – – łapa dociskowa ząbkowana
S220.26200 S220.26200 30 70 200 26 – 80 – – – – łapa dociskowa ząbkowana
S230.11080 S230.11080 15 30 80 11 – 30 – 15 45 – łapa dociskowa regulowana śrubą
S230.14100 S230.14100 20 40 100 14 – 40 – 15 40 – łapa dociskowa regulowana śrubą
S230.18125 S230.18125 25 50 125 18 – 45 – 15 45 – łapa dociskowa regulowana śrubą
S230.22160 S230.22160 30 60 160 22 – 60 – 15 50 – łapa dociskowa regulowana śrubą
S231.00010 S231.00010 40 M10 60 – – – – – – – śruba łapa S230
S231.00012 S231.00012 45 M12 60 – – – – – – – śruba łapa S230
S231.00016 S231.00016 45 M16 70 – – – – – – – śruba łapa S230
S231.00020 S231.00020 45 M20 80 – – – – – – – śruba łapa S230
S240.09100 S240.09100 15 30 100 9 – 30 – – – – łapa dociskowa widlasta z czopem
S240.11125 S240.11125 20 30 125 11 – 36 – – – – łapa dociskowa widlasta z czopem
S240.14160 S240.14160 25 40 160 14 – 45 – – – – łapa dociskowa widlasta z czopem
S240.14200 S240.14200 25 40 200 14 – 45 – – – – łapa dociskowa widlasta z czopem
S240.18200 S240.18200 30 50 200 18 – 55 – – – – łapa dociskowa widlasta z czopem
S240.18250 S240.18250 30 50 250 18 – 55 – – – – łapa dociskowa widlasta z czopem
S240.22250 S240.22250 40 60 250 22 – 65 – – – – łapa dociskowa widlasta z czopem
S240.22315 S240.22315 40 60 315 22 – 65 – – – – łapa dociskowa widlasta z czopem
S240.26250 S240.26250 40 70 250 26 – 80 – – – – łapa dociskowa widlasta z czopem
S240.26315 S240.26315 40 70 315 26 – 80 – – – – łapa dociskowa widlasta z czopem
S24034315 S24034315 50 80 315 34 – 85 – – – – łapa dociskowa widlasta z czopem
S24034400 S24034400 50 80 400 34 – 85 – – – – łapa dociskowa widlasta z czopem
S250.09100 S250.09100 15 30 100 9 – 32 – – – – łapa dociskowa widlasta z nosem
S250.11125 S250.11125 20 30 125 11 – 38 – – – – łapa dociskowa widlasta z nosem
S250.14160 S250.14160 25 40 160 14 – 47 – – – – łapa dociskowa widlasta z nosem
S250.14200 S250.14200 25 40 200 14 – 47 – – – – łapa dociskowa widlasta z nosem
S250.18200 S250.18200 30 50 200 18 – 57 – – – – łapa dociskowa widlasta z nosem
S250.18250 S250.18250 30 50 250 18 – 57 – – – – łapa dociskowa widlasta z nosem
S250.22250 S250.22250 40 60 250 22 – 68 – – – – łapa dociskowa widlasta z nosem
S250.22315 S250.22315 40 60 315 22 – 68 – – – – łapa dociskowa widlasta z nosem
S250.26250 S250.26250 40 70 250 26 – 83 – – – – łapa dociskowa widlasta z nosem
S250.26315 S250.26315 40 70 315 26 – 83 – – – – łapa dociskowa widlasta z nosem
S250.34315 S250.34315 50 80 315 34 – 88 – – – – łapa dociskowa widlasta z nosem
S250.34400 S250.34400 50 80 400 34 – 88 – – – – łapa dociskowa widlasta z nosem
S260.14125 S260.14125 40 20 125 30 – 20 – – – – łapa dociskowa odsadzane —
S260.18160 S260.18160 50 25 160 40 – 25 – – – – łapa dociskowa odsadzane —
S260.18200 S260.18200 50 25 200 60 – 25 – – – – łapa dociskowa odsadzane —
S260.22160 S260.22160 60 30 160 40 – 30 – – – – łapa dociskowa odsadzane —
S260.22200 S260.22200 60 30 200 60 – 30 – – – – łapa dociskowa odsadzane —
S260.26200 S260.26200 70 35 200 50 – 35 – – – – łapa dociskowa odsadzane —
S260.26250 S260.26250 70 35 250 75 – 35 – – – – łapa dociskowa odsadzane —
S270.07060 S270.07060 12 20 60 7 – – – – – – łapa dociskowa widlasta
S270.09080 S270.09080 15 25 80 9 – – – – – – łapa dociskowa widlasta
S270.11100 S270.11100 20 30 100 11 – – – – – – łapa dociskowa widlasta
S270.14125 S270.14125 25 40 125 14 – – – – – – łapa dociskowa widlasta
S270.14160 S270.14160 25 40 160 14 – – – – – – łapa dociskowa widlasta
S270.14200 S270.14200 25 40 200 14 – – – – – – łapa dociskowa widlasta
S270.18160 S270.18160 30 50 160 18 – – – – – – łapa dociskowa widlasta
S270.18200 S270.18200 30 50 200 18 – – – – – – łapa dociskowa widlasta
S270.18250 S270.18250 40 50 250 18 – – – – – – łapa dociskowa widlasta
S270.22200 S270.22200 40 50 200 22 – – – – – – łapa dociskowa widlasta
S270.22250 S270.22250 40 60 250 22 – – – – – – łapa dociskowa widlasta
S270.22315 S270.22315 40 60 315 22 – – – – – – łapa dociskowa widlasta
S270.26200 S270.26200 40 70 200 26 – – – – – – łapa dociskowa widlasta
S270.26250 S270.26250 40 70 250 26 – – – – – – łapa dociskowa widlasta
S270.26315 S270.26315 40 70 315 26 – – – – – – łapa dociskowa widlasta
S270.34250 S270.34250 50 80 250 34 – – – – – – łapa dociskowa widlasta
S270.34315 S270.34315 50 80 315 34 – – – – – – łapa dociskowa widlasta
S270.34400 S270.34400 50 80 400 34 – – – – – – łapa dociskowa widlasta
S270.40400 S270.40400 60 100 400 40 – – – – – – łapa dociskowa widlasta
S270.40600 S270.40600 60 100 600 40 – – – – – – łapa dociskowa widlasta
S280.14100 S280.14100 20 40 100 15 – 40 – – – – łapa dociskowa regulowana śrubą
S280.14125 S280.14125 20 40 125 15 – 45 – – – – łapa dociskowa regulowana śrubą
S280.14160 S280.14160 20 40 160 15 – 60 – – – – łapa dociskowa regulowana śrubą
S280.18125 S280.18125 25 50 125 19 – 45 – – – – łapa dociskowa regulowana śrubą
S280.18160 S280.18160 25 50 160 19 – 60 – – – – łapa dociskowa regulowana śrubą
S280.18200 S280.18200 25 50 200 19 – 80 – – – – łapa dociskowa regulowana śrubą
S280.22160 S280.22160 30 60 160 23 – 60 – – – – łapa dociskowa regulowana śrubą
S280.22200 S280.22200 30 60 200 23 – 80 – – – – łapa dociskowa regulowana śrubą
S280.26200 S280.26200 40 70 200 27 – 80 – – – – łapa dociskowa regulowana śrubą
S280.26250 S280.26250 40 70 250 27 – 100 – – – – łapa dociskowa regulowana śrubą
S280.26300 S280.26300 40 70 300 27 – 100 – – – – łapa dociskowa regulowana śrubą
S281.20004 35 – 70 – – – – – – – śruba łapa S280 —
S281.30006 45 – 100 – – – – – – – śruba łapa S280 —
S281.30006.A 70 – 125 – – – – – – – śruba łapa S280 —
ML10.00012 ML10.00012 20 40 80 – – 11.7 – – – – docisk boczny
ML10.00014 ML10.00014 20 40 80 – – 13.7 – – – – docisk boczny
ML10.00016 ML10.00016 25 50 100 – – 15.7 – – – – docisk boczny
ML10.00018 ML10.00018 25 50 100 – – 17.7 – – – – docisk boczny
ML10.00020 ML10.00020 25 50 100 – – 19.7 – – – – docisk boczny
ML10.00022 ML10.00022 30 78 140 – – 21.7 – – – – docisk boczny
ML10.00024 ML10.00024 30 78 140 – – 23.7 – – – – docisk boczny
ML10.00028 ML10.00028 30 78 140 – – 27.7 – – – – docisk boczny
ML10.00030 ML10.00030 30 78 140 – – 29.7 – – – – docisk boczny
S410.00012 S410.00012 – – – – – – – – – – zestaw mocowań
S410.00012 S410.00012 – – – – – – – – – – zestaw mocowań
S410.00014 S410.00014 – – – – – – – – – – zestaw mocowań
S410.00014 S410.00014 – – – – – – – – – – zestaw mocowań
S410.00016 S410.00016 – – – – – – – – – – zestaw mocowań
S410.00016 S410.00016 – – – – – – – – – – zestaw mocowań
S410.00018 S410.00018 – – – – – – – – – – zestaw mocowań
S410.00018 S410.00018 – – – – – – – – – – zestaw mocowań
S410.00020 S410.00020 – – – – – – – – – – zestaw mocowań
S410.00020 S410.00020 – – – – – – – – – – zestaw mocowań
S440.00001 S440.00001 – – – – – – – – – – zestaw podpór zabkowanych
S440.00001 S440.00001 – – – – – – – – – – zestaw podpór zabkowanych

Preferencje plików cookies

✕

Inne
Inne pliki cookie to te, które są analizowane i nie zostały jeszcze przypisane do żadnej z kategorii.

Niezbędne

 Niezbędne
Niezbędne pliki cookie są absolutnie niezbędne do prawidłowego funkcjonowania strony. Te pliki cookie zapewniają działanie podstawowych funkcji i zabezpieczeń witryny. Anonimowo.

Reklamowe
Reklamowe pliki cookie są stosowane, by wyświetlać użytkownikom odpowiednie reklamy i kampanie marketingowe. Te pliki śledzą użytkowników na stronach i zbierają informacje w celu dostarczania dostosowanych reklam.

Analityczne
Analityczne pliki cookie są stosowane, by zrozumieć, w jaki sposób odwiedzający wchodzą w interakcję ze stroną internetową. Te pliki pomagają zbierać informacje o wskaźnikach dot. liczby odwiedzających, współczynniku odrzuceń, źródle ruchu itp.

Funkcjonalne
Funkcjonalne pliki cookie wspierają niektóre funkcje tj. udostępnianie zawartości strony w mediach społecznościowych, zbieranie informacji zwrotnych i inne funkcjonalności podmiotów trzecich.

Wydajnościowe
Wydajnościowe pliki cookie pomagają zrozumieć i analizować kluczowe wskaźniki wydajności strony, co pomaga zapewnić lepsze wrażenia dla użytkowników.
