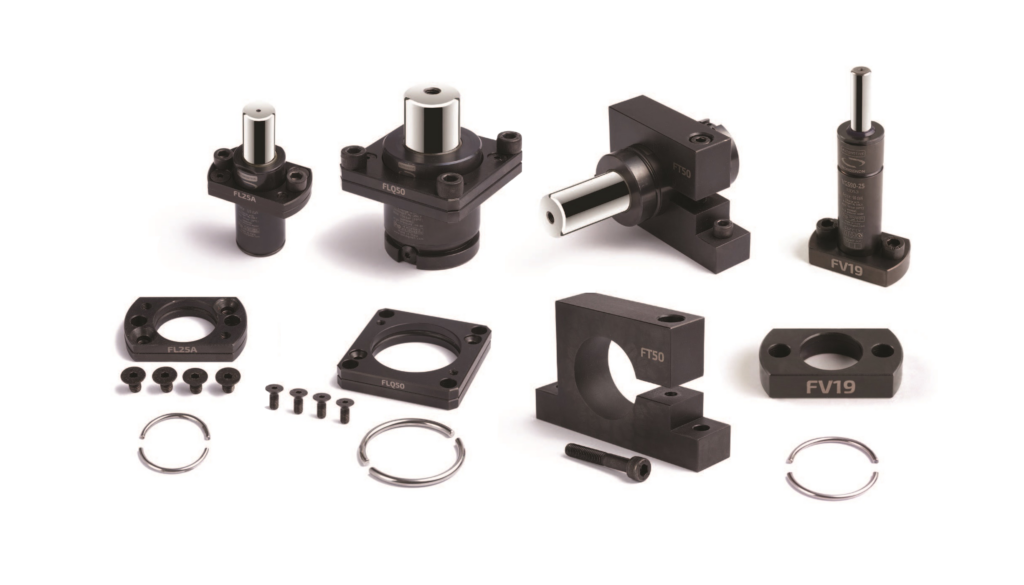

Kołnierze do Sprężyn Gazowych Bordignon

Kołnierze do Sprężyn Gazowych Bordignon

Kołnierze Bordignon to elementy montażowe przeznaczone do bezpiecznego i stabilnego mocowania sprężyn gazowych w tłocznikach, formach oraz narzędziach przemysłowych. Dzięki precyzyjnemu wykonaniu zapewniają prawidłowe pozycjonowanie sprężyny oraz równomierne przenoszenie obciążeń podczas pracy.
Wykonane z wysokiej jakości materiałów kołnierze gwarantują trwałość, odporność na intensywną eksploatację oraz pełną kompatybilność ze sprężynami gazowymi Bordignon. Szeroka gama dostępnych modeli umożliwia dobór odpowiedniego rozwiązania do różnych typów narzędzi i aplikacji.

Wyniki: 169
Symbol Norma Do modeli Typ Wymiar Wymiar Grubość PDF
A (mm) B (mm) mm
BF45 ISO 11901-2, VDI 3003 AGS750, IGS500, LGS500 baza mocująca 70 50 20
BF50 ISO 11901-2, VDI 3003 AGS1000, AGS1500, IGS750, VV750 baza mocująca 75 56.5 20
BF63 ISO 11901-2 AGS1500 baza mocująca 100 73.5 20
BF75 ISO 11901-2, VDI 3003 AGS1500, AGS2400, IGS1500, TGS5000, VV2385 baza mocująca 100 73.5 20
BF95 ISO 11901-2, VDI 3003 AGS4200, IGS3000. VV2945 baza mocująca 120 92 20
BF120 ISO 11901-2, VDI 3003 AGS6600, IGS5000 baza mocująca 140 109.5 20
BF150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 baza mocująca 190 138 25
BF195 ISO 11901-2, VDI 3003 AGS20000, IGS10000 baza mocująca 210 170 25
BFA45 – AGS750, IGS500, LGS500 baza mocująca 70 50 20
BFA50 – AGS1000, AGS1500, IGS750, VV750 baza mocująca 75 56.5 20
BFA75 – AGS1500, AGS2400, IGS1500, TGS5000, VV2385 baza mocująca 100 73.5 20
BFA95 – AGS4200, IGS3000. VV2945 baza mocująca 120 92 20
BFA120 – AGS6600, IGS5000 baza mocująca 140 109.5 20
BFA150 – AGS9500, IGS7500 baza mocująca 190 138 25
BFA195 – AGS20000, IGS10000 baza mocująca 210 170 25
BFB45 – AGS750, IGS500, LGS500 baza mocująca 70 50 20
BFB50 – AGS1000, AGS1500, IGS750, VV750 baza mocująca 75 56.5 20
BFB63 – AGS1500 baza mocująca 100 73.5 20
BFB75 – AGS1500, AGS2400, IGS1500, TGS5000, VV2385 baza mocująca 100 73.5 20
BFB95 – AGS4200, IGS3000. VV2945 baza mocująca 120 92 20
BFB120 – AGS6600, IGS5000 baza mocująca 140 109.5 20
BFB150 – AGS9500, IGS7500 baza mocująca 190 138 20
BFB195 – AGS20000, IGS10000 baza mocująca 210 170 25
FBC50 – CSX50, CX50, CSMX50, TOP50, CHT50, CSMHT50, CRAL50 baza mocująca 70 50 16
FBC63 – CSX63, CX63, CSMX63, TOP63, CHT63, CSMHT63, CRAL63 baza mocująca 90 68 20
FBC75 – CSX75, CX75, CSMX75, TOP75, CHT75, CSMHT75, CRAL75 baza mocująca 90 68 20
FBC95 – CSX95, CX95, CSMX95, TOP95, CHT95, CSMHT95, CRAL95 baza mocująca 110 90 20
FBC120 – CX120, CSMX120, TOP120, CHT120, CSMHT120, CRAL120 baza mocująca 125 100 20
FBSMLX50 – SMLX50 baza mocująca 70 50 16
FBSMLX63 – SMLX63 baza mocująca 90 68 20
FBSMLX75 – SMLX75 baza mocująca 90 68 20
FBSMLX95 – SMLX95 baza mocująca 110 90 20
FSC50 – CSX50, SMLX50, CX50, CSMX50, TOP50, CHT50 kołnierz 75 56.5 12
FSC63 – CSX63, SMLX63, CX63, CSMX63, TOP63, CHT63 kołnierz 100 73.5 12
FSC75 – CSX75, SMLX75, CX75, CSMX75, TOP75, CHT75 kołnierz 100 73.5 12
FSC95 – CSX95, SMLX95, CX95, CSMX95, TOP95, CHT95 kołnierz 120 92 12
FSC120 – SMLX120, CX120, CSMX120, TOP120, CHT120 kołnierz 140 109.5 12
SF32 – AGS350, IGS150, TGS700 kołnierz połówkowy 50 35 7
SF38 – AGS500, IGS250, TGS1000 kołnierz połówkowy 55 40 7
SF45 ISO 11901-2, VDI 3003 AGS750, IGS500, LGS500 kołnierz połówkowy 70 50 7
SF50 ISO 11901-2, VDI 3003 AGS1000, IGS750, TGS2000 kołnierz połówkowy 75 56.5 12
SF63 – AGS1500, TGS3000 kołnierz połówkowy 85 63.5 12
SF63A ISO 11901-2 AGS1500. TGS3000 kołnierz połówkowy 100 73.5 12
SF75 ISO 11901-2, VDI 3003 AGS2400, IGS1500, TGS5000 kołnierz połówkowy 100 73.5 12
SF95 ISO 11901-2, VDI 3003 AGS4200, IGS3000, TGS8000 kołnierz połówkowy 120 92 12
SF120 ISO 11901-2, VDI 3003 AGS6600, IGS5000, TGS12000 kołnierz połówkowy 140 109.5 12
SF150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 kołnierz połówkowy 190 138 12
SF195 ISO 11901-2, VDI 3003 AGS20000, IGS10000 kołnierz połówkowy 210 170 12
SFA32 – AGS350, IGS150, TGS700 kołnierz połówkowy 50 27 7
SFA38 – AGS500, IGS250, TGS1000 kołnierz połówkowy 55 33 7
SFA45 – AGS750, IGS500, LGS500 kołnierz połówkowy 70 40 7
SFA50 – AGS1000, IGS750, TGS2000 kołnierz połówkowy 75 45 12
SFA63 – AGS1500, TGS3000 kołnierz połówkowy 85 58 12
SFA75 – AGS2400, IGS1500, TGS5000 kołnierz połówkowy 100 70 12
SFA95 – AGS4200, IGS3000, TGS8000 kołnierz połówkowy 120 90 12
SFA120 – AGS6600, IGS5000, TGS12000 kołnierz połówkowy 140 115 12
SFA150 – AGS9500, IGS7500 kołnierz połówkowy 190 145 12
SFA195 – AGS20000, IGS10000 kołnierz połówkowy 210 190 13
ST38 – AGS500, IGS250, TGS1000 zaczepy mocujące 20 7 7
ST45 – AGS750, IGS500, LGS500 zaczepy mocujące 25 7 7
ST50 – AGS1000, IGS750, TGS2000 zaczepy mocujące 30 14.2 14.2
ST63 – AGS1500, TGS3000 zaczepy mocujące 30 14.2 14.2
ST75 – AGS2400, IGS1500, TGS5000 zaczepy mocujące 30 14.2 14.2
ST95 – AGS4200, IGS3000, TGS8000 zaczepy mocujące 40 14.2 14.2
ST120 – AGS6600, IGS5000, TGS12000 zaczepy mocujące 50 14.2 14.2
ST150 – AGS9500, IGS7500 zaczepy mocujące 50 14.2 14.2
ST195 – AGS20000, IGS10000 zaczepy mocujące 58 16 16
STA38 – AGS500, IGS250, TGS1000 zaczepy mocujące 20 Ø48 7
STA45 – AGS750, IGS500, LGS500 zaczepy mocujące 25 Ø56 7
STA50 – AGS1000, IGS750, TGS2000 zaczepy mocujące 30 Ø61 14.2
STA63 – AGS1500, TGS3000 zaczepy mocujące 30 Ø73 14.2
STA75 – AGS2400, IGS1500, TGS5000 zaczepy mocujące 30 Ø86 14.2
STA95 – AGS4200, IGS3000, TGS8000 zaczepy mocujące 40 Ø106 14.2
STA120 – AGS6600, IGS5000, TGS12000 zaczepy mocujące 50 Ø131 14.2
STA150 – AGS9500, IGS7500 zaczepy mocujące 50 Ø170 14.2
FV19 – VGS90 kołnierz Ø45 25 9.2
FL12 – VGS50 kołnierz Ø34 21 9
FL15 – VGS70 kołnierz Ø37 24 9
FL19A VDI 3003 AGS170, VGS90, VV170 kołnierz Ø44 25 9
FL19B ISO 11901-2 AGS170, VGS90, VV170 kołnierz Ø44 25 9
FL25A VDI 3003 AGS320, TGS400, VV320-63/63H kołnierz Ø50 30 9
FL25B ISO 11901-2 AGS320, TGS400, VV320-63/63H kołnierz Ø50 30 9
FL32 ISO 11901-2, VDI 3003 AGS350, IGS150, TGS700 kołnierz Ø60 35 9
FL38 ISO 11901-2, VDI 3003 AGS500, IGS250, TGS1000 kołnierz Ø68 40 9
FL45 ISO 11901-2, VDI 3003 AGS750, IGS500, LGS500 kołnierz Ø86 50 13
FL50 ISO 11901-2, VDI 3003 AGS1000, IGS750 kołnierz Ø95 56.5 13
FL63 ISO 11901-2 AGS1500, TGS3000 kołnierz Ø122 73.5 16
FL75 ISO 11901-2, VDI 3003 AGS2400, IGS1500, VV2385 kołnierz Ø122 73.5 16
FL95 ISO 11901-2, VDI 3003 AGS4200, IGS3000 kołnierz Ø150 92 18
FL120 ISO 11901-2, VDI 3003 AGS6600, IGS5000, TGS12000 kołnierz Ø175 109.5 21
FL150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 kołnierz Ø220 138 27
FL195 ISO 11901-2, VDI 3003 AGS20000, IGS10000 kołnierz Ø290 170 27
FLA50 – TGS2000 kołnierz Ø95 56.5 13
FLA75 – TGS5000 kołnierz Ø122 73.5 16
FLA95 – TGS8000 kołnierz Ø150 92 18
FLQ32 ISO 11901-2, VDI 3003 AGS350, IGS150, TGS700 kołnierz 45 35 9
FLQ38 ISO 11901-2, VDI 3003 AGS500, IGS250, TGS1000 kołnierz 52 40 9
FLQ45 ISO 11901-2, VDI 3003 AGS750, IGS500, LGS500 kołnierz 64 50 13
FLQ50 ISO 11901-2, VDI 3003 AGS1000, IGS750 kołnierz 70 56.5 13
FLQ63A ISO 11901-2, VDI 3003 AGS1500, TGS3000 kołnierz 80 64 16
FLQ63B – AGS1500, TGS3000 kołnierz 90 73.5 16
FLQ75 ISO 11901-2, VDI 3003 AGS2400, IGS1500, VV2385 kołnierz 90 73.5 16
FLQ95 ISO 11901-2, VDI 3003 AGS4200, IGS3000 kołnierz 110 92 18
FLQ120 ISO 11901-2, VDI 3003 AGS6600, IGS5000, TGS12000 kołnierz 130 109.5 21
FLQ150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 kołnierz 162 138 27
FLQ195 ISO 11901-2, VDI 3003 AGS20000, IGS10000 kołnierz 210 170 27
FLQA50 – TGS2000 kołnierz 70 56.5 13
FLQA75 – TGS5000 kołnierz 90 73.5 16
FLQA95 – TGS8000 kołnierz 110 92 18
FT32 VDI 3003 AGS350, IGS150, TGS700, VV320-80, VV500, VV565 wspornik boczny 90 54 20
FT38 VDI 3003 AGS500, IGS250, TGS1000 wspornik boczny 95 59 20
FT45 VDI 3003 AGS750, IGS500, LGS500 wspornik boczny 100 64 20
FT50 ISO 11901-2, VDI 3003 AGS1000, IGS750, TGS2000, VV750 wspornik boczny 130 90 30
FT75 ISO 11901-2, VDI 3003 AGS2400, IGS1500, TGS5000, VV2385 wspornik boczny 160 115 30
FT95 ISO 11901-2, VDI 3003 AGS4200, IGS3000, TGS8000, VV2945 wspornik boczny 195 145 30
FT120 ISO 11901-2, VDI 3003 AGS6600, IGS5000, TGS12000 wspornik boczny 220 165 30
FT150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 wspornik boczny 260 200 30
FTA32 ISO 11901-2, VDI 3003 AGS350, IGS150, TGS700, VV320-80, VV500, VV565 wspornik boczny 68 48 20
FTA38 ISO 11901-2, VDI 3003 AGS500, IGS250, TGS1000 wspornik boczny 74 54 20
FTA45 ISO 11901-2, VDI 3003 AGS750, IGS500, LGS500 wspornik boczny 80 60 20
FTA50 ISO 11901-2, VDI 3003 AGS1000, IGS750, TGS2000, VV750 wspornik boczny 90 70 30
FTA63A ISO 11901-2, VDI 3003 AGS1500, TGS3000 wspornik boczny 108 82 30
FTA63B – AGS1500, TGS3000 wspornik boczny 105 80 30
FTA75 ISO 11901-2, VDI 3003 AGS2400, IGS1500, TGS5000, VV2385 wspornik boczny 125 94 30
FTA95 ISO 11901-2, VDI 3003 AGS4200, IGS3000, TGS8000, VV2945 wspornik boczny 140 115 30
FTA120 ISO 11901-2, VDI 3003 AGS6600, IGS5000, TGS12000 wspornik boczny 170 140 30
FTA150 ISO 11901-2, VDI 3003 AGS9500, IGS7500 wspornik boczny 200 170 30
FBCISO45A – CISO baza mocująca 70 50 20
FBCISO45A1 – CISO baza mocująca 70 50 20
FBCISO50A – CISO baza mocująca 75 56.5 20
FBCISO50A1 – CISO baza mocująca 75 56.5 20
FBCISO75 – CISO baza mocująca 100 73.5 20
FBCISO95 – CISO baza mocująca 120 92 20
FBCISO120 – CISO baza mocująca 140 109.5 20
FBCISO150 – CISO baza mocująca 190 138 20
FSCISO32 – CISO kołnierz 50 35 7
FSCISO38 – CISO kołnierz 55 40 7
FSCISO45 – CISO kołnierz 70 50 7
FSCISO50 – CISO kołnierz 75 56.5 12
FSCISO75 – CISO kołnierz 100 73.5 12
FSCISO95 – CISO kołnierz 120 92 12
FSCISO120 – CISO kołnierz 140 109.5 12
FSCISO150 – CISO kołnierz 190 138 12
FACISO32 – CISO wspornik boczny 90 45 25
FACISO38 – CISO wspornik boczny 95 55 25
FACISO45 – CISO wspornik boczny 100 60 25
FACISO50 – CISO wspornik boczny 130 80 30
FACISO75 – CISO wspornik boczny 160 105 30
FACISO95 – CISO wspornik boczny 195 125 30
FACISO120 – CISO wspornik boczny 220 148 30
FACISO150 – CISO wspornik boczny 260 200 30
FRCISO32 – CISO kołnierz Ø60 35 9
FRCISO32A – CISO kołnierz Ø60 35 9
FRCISO38 – CISO kołnierz Ø68 40 9
FRCISO38A – CISO kołnierz Ø68 40 9
FRCISO45 – CISO kołnierz Ø86 50 13
FRCISO45A – CISO kołnierz Ø86 50 13
FRCISO50 – CISO kołnierz Ø95 56.5 13
FRCISO50A – CISO kołnierz Ø95 56.5 13
FRCISO75 – CISO kołnierz Ø122 73.5 16
FRCISO75A – CISO kołnierz Ø122 73.5 16
FRCISO95 – CISO kołnierz Ø150 92 18
FRCISO95A – CISO kołnierz Ø150 92 18
FRCISO120 – CISO kołnierz Ø175 109.5 21
FRCISO120A – CISO kołnierz Ø175 109.5 21
FRCISO150 – CISO kołnierz Ø220 138 27
FRCISO150A – CISO kołnierz Ø220 138 27
FRVDI19 – CISO kołnierz Ø44 32 9
FRVDI25 – CISO kołnierz Ø50 38 9
